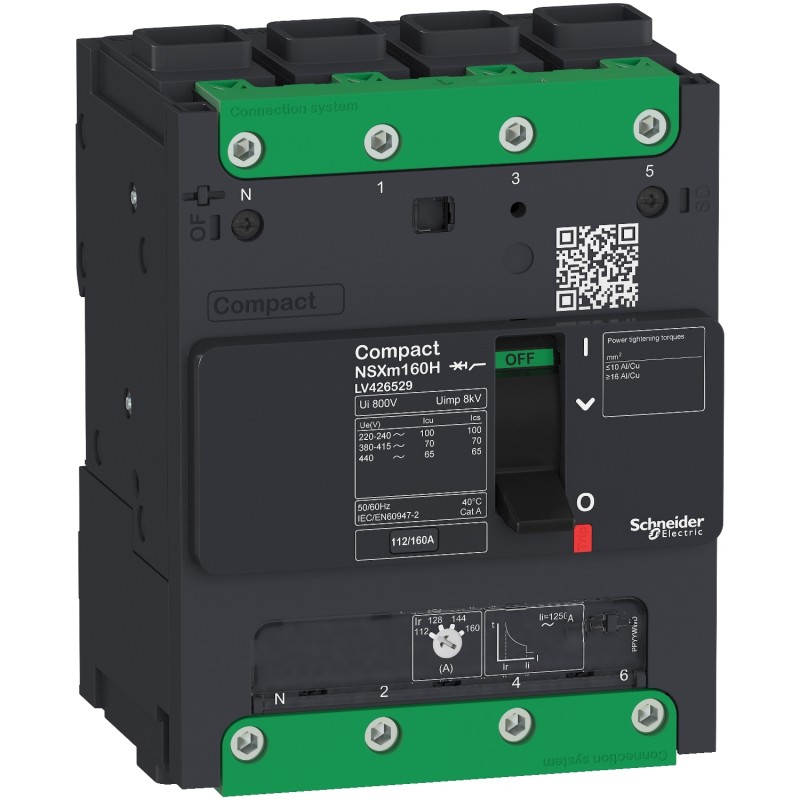

Nsxm 16Ka Tm160D 4P/3R Everlink ( SCHNEIDER cod. LV426119 )

Gamma Compact Nome del prodotto Compact NSXm Nome dispositivo NSXm 160E Tipo di prodotto o componente Interruttore automatico Applicazione Protezione Distribuzione Numero di poli 4P descrizione poli protetti 3d posizione neutro Sinistra Corrente nominale [In] 160 A a 40 °C Tensione nominale di impiego [Ue] 690 V CA 50/60 Hz Tipo di rete CA Frequenza di rete 50/60 Hz Attitudine al sezionamento Si conforme a EN/IEC 60947-2 Categoria di utilizzazione Categoria A [Icu] rated ultimate short-circuit breaking capacity 25 kA Icu conforme a IEC 60947-2 a 220...240 V CA 50/60 Hz 16 kA Icu conforme a IEC 60947-2 a 380...415 V CA 50/60 Hz 10 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz Performance level E 16 kA 415 V CA Nome sganciatore TM-D Tecnologia sganciatore Magnetotermico funzioni di protezione sganciatore LI Tipo di controllo Leva Circuit breaker mounting mode Con viti Aggancio Caratteristiche tecniche Tensione nominale di isolamento [Ui] 800 V CA 50/60 Hz Tensione nominale di tenuta ad impulso [Uimp] 8 kV Potere di interruzione nominale di servizio [Ics] 25 kA a 220...240 V CA 50/60 Hz conforme a IEC 60947-2 16 kA a 380...415 V CA 50/60 Hz conforme a IEC 60947-2 10 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2 Durata meccanica 20000 cicli Durata elettrica 10000 cicli a 440 V In 20000 cicli a 440 V In/2 5000 cicli a 690 V In 10000 cicli a 690 V In/2 Supporto per montaggio Piastra Guida DIN Connection terminals 1 connettore Everlink 2,5…70 mm², flessibile rame 1 connettore Everlink 2,5…95 mm², rigido o a trefolo rame Passo di collegamento 35 mm con diffusori 27 mm Senza distanziatori passi 9 mm 12 modulo tipo di protezione Protezione sovraccarico (termico) Protezione da cortocircuito (magnetica) Calibro sganciatore 160 A a 40 °C Long-time pick-up adjustment type Ir (thermal protection) Regolabile [Ir] long-time protection pick-up adjustment range 0,7...1 x In Long-time protection delay adjustment type tr Fissa [Im] magnetic protection pick-up range 1250 A Number of slots for electrical auxiliaries 1 slot per contatto ausiliario OF 1 slot per contatto di allarme SD 1 slot per bobina di apertura MN or MX Ambiente Width (W) 108 mm Height (H) 137 mm Depth (D) 80 mm peso prodotto 1,42 kg Colore Grigio (RAL 7016) Norme di riferimento EN/IEC 60947 Certificazioni prodotto CCC EAC Marina grado di inquinamento 3 conforme a IEC 60664-1 Grado di protezione IP IP40 conforme a IEC 60529 Grado di protezione IK IK07 conforme a IEC 62262 Temperatura ambiente operativa -25…70 °C Temperatura di stoccaggio -50…85 °C umidita' relativa 0…95 % altitudine di funzionamento 0...2000 m senza riduzione 2000...5000 m con declassamento Prodotto eccellente, realizzato con materiali di alta qualita' e pensato per durare nel tempo.
