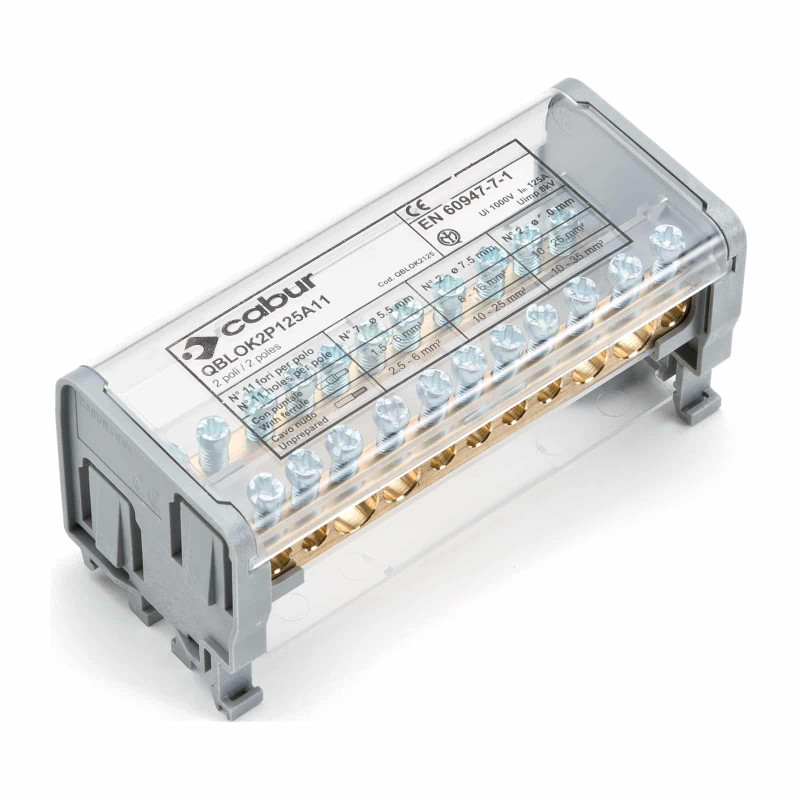

Morsettiera Bipolare Qblok2P125A11 125A A 11 Fori ( Cabur Cod. Qblok2125 )

Morsettiera di distribuzione QBLOK2P125A11 – Serie QBLOK

La morsettiera di distribuzione QBLOK2P125A11 della serie QBLOK è un componente elettrico professionale progettato per la distribuzione e la gestione efficiente delle connessioni elettriche in quadri di comando e impianti industriali. Compatta, robusta e affidabile, garantisce elevata sicurezza e praticità di installazione.

Realizzata in materiali plastici ad alte prestazioni come poliammide e policarbonato, assicura resistenza meccanica e stabilità nel tempo anche in condizioni operative impegnative. Il dispositivo è progettato per montaggio su guida DIN e installazione su pannello.

La morsettiera supporta una corrente nominale fino a 125A e una tensione massima di 1000V AC/DC secondo normativa IEC EN, rendendola adatta a numerose applicazioni di distribuzione elettrica in ambito civile, industriale e automazione.

La struttura è organizzata su più livelli di connessione, con ingressi e uscite differenziate per garantire una gestione ordinata dei cablaggi:

• ingresso principale fino a 2 x 35 mm²
• uscite intermedie fino a 2 x 25 mm²
• derivazioni fino a 7 x 6 mm²

Questa configurazione consente una distribuzione flessibile dell’energia elettrica con diverse sezioni di cavo, facilitando l’adattamento a impianti complessi.

Il prodotto è progettato per garantire elevate prestazioni elettriche, con corrente di corto circuito ammissibile fino a 4,2 kA (1s) e corrente di picco fino a 19 kA, assicurando sicurezza anche in condizioni di sovraccarico.

Il sistema di serraggio con coppia controllata garantisce connessioni stabili e affidabili, mentre la lunghezza di spellatura standardizzata facilita l’installazione rapida e precisa.

Le dimensioni compatte permettono un’ottimizzazione dello spazio all’interno dei quadri elettrici, mantenendo ordine e accessibilità.

Caratteristiche principali

• Morsettiera di distribuzione professionale serie QBLOK
• Corrente nominale: 125A
• Tensione massima: 1000V AC/DC
• Struttura modulare per distribuzione multipla
• Installazione su guida DIN o pannello
• Ingresso fino a 2 x 35 mm²
• Uscite fino a 7 x 6 mm²
• Corrente di corto circuito 4,2 kA (1s)
• Corrente di picco 19 kA
• Materiali in poliammide e policarbonato

Dati tecnici
