Morsettiera Quadripolare Qblok4P160A14 –160A A 14 Fori ( Cabur Cod. Qblok4161N )

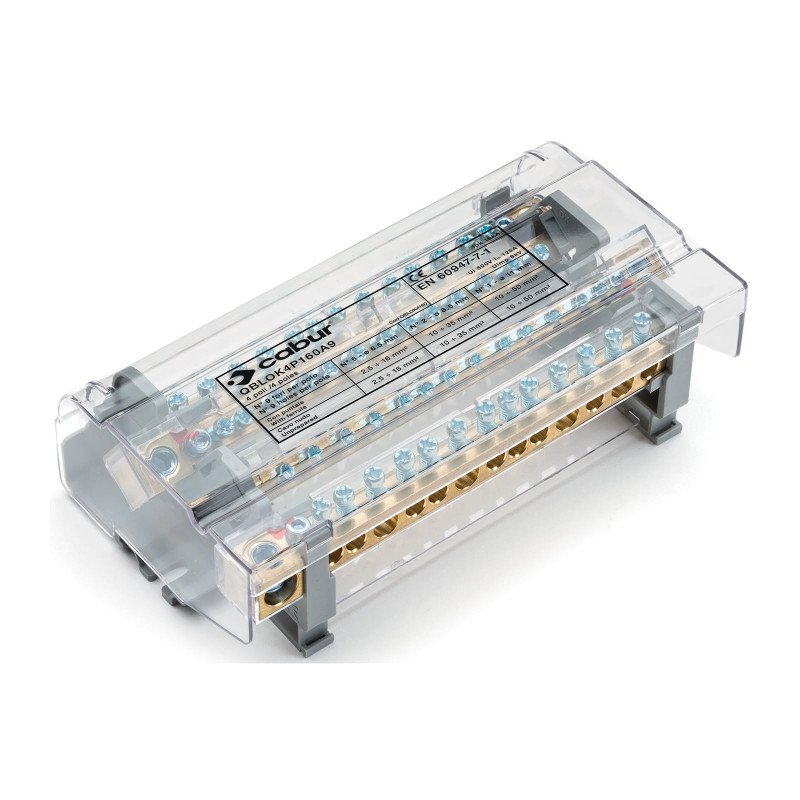

Morsettiera quadripolare QBLOK4P160A14 – 160A a 14 fori

La morsettiera di distribuzione quadripolare QBLOK4P160A14 della serie QBLOK è un componente professionale progettato per la gestione sicura ed efficiente della distribuzione elettrica in quadri di comando e impianti industriali trifase. Garantisce ordine, affidabilità e praticità di cablaggio anche in applicazioni ad alta potenza.

Il dispositivo è progettato per montaggio su guida DIN e su pannello, offrendo grande flessibilità installativa. È dotato di schermo isolante su ogni barretta conduttrice, migliorando la sicurezza operativa durante l’installazione e l’utilizzo.

La struttura integra fori sfalsati che semplificano le operazioni di cablaggio, migliorando accessibilità e organizzazione dei collegamenti. Le viti in acciaio zincato con taglio combinato garantiscono un serraggio sicuro, preciso e duraturo nel tempo.

Realizzata in materiali tecnici come poliammide e policarbonato, la morsettiera offre elevata resistenza meccanica e stabilità elettrica anche in condizioni operative gravose.

Il dispositivo supporta una corrente nominale fino a 160A e una tensione massima di 500V AC/DC secondo norma IEC EN, risultando adatto a impianti elettrici trifase ad alta potenza in ambito civile e industriale.

La configurazione interna consente una distribuzione ordinata dell’energia su più livelli:

• ingresso fino a 1 x 50 mm²
• uscite fino a 4 x 35 mm²
• derivazioni fino a 9 x 16 mm²

Questa struttura permette una gestione flessibile dei cablaggi e un’installazione ordinata anche in impianti complessi.

La morsettiera garantisce elevate prestazioni elettriche, con corrente di corto circuito ammissibile fino a 6 kA (1s) e corrente di picco fino a 28 kA, assicurando sicurezza anche in condizioni di sovraccarico o transitori di rete.

Il sistema di serraggio con coppia controllata e la lunghezza di spellatura standardizzata consentono installazioni rapide, precise e sicure.

Le dimensioni generose permettono una distribuzione ottimale dei collegamenti, mantenendo ordine e facilità di manutenzione nei quadri elettrici.

Caratteristiche principali

• Morsettiera quadripolare professionale serie QBLOK
• Corrente nominale: 160A
• Tensione massima: 500V AC/DC
• Montaggio su guida DIN o pannello
• Schermo isolante su ogni barretta conduttrice
• Fori sfalsati per cablaggio facilitato
• Viti in acciaio zincato ad alta resistenza
• Ingresso fino a 1 x 50 mm²
• Uscite fino a 9 x 16 mm²
• Corrente di corto circuito 6 kA (1s)
• Corrente di picco 28 kA
• Materiali tecnici in poliammide e policarbonato
