Morsettiera Quadripolare Qblok4P125A7 – 125A A 7 Fori ( Cabur Cod. Qblok4124 )

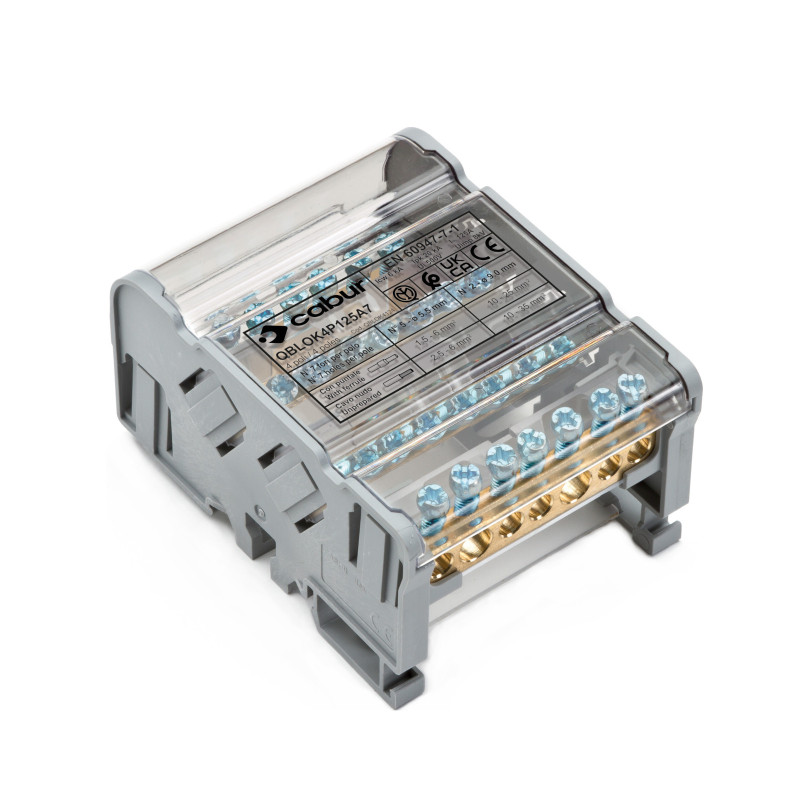

Morsettiera quadripolare QBLOK4P125A7 – 125A a 7 fori

La morsettiera di distribuzione quadripolare QBLOK4P125A7 della serie QBLOK è un componente professionale progettato per la gestione sicura e ordinata della distribuzione elettrica in quadri di comando e impianti industriali. Offre affidabilità, compattezza e semplicità di cablaggio, risultando ideale per applicazioni trifase a media potenza.

Il dispositivo è adatto per montaggio su guida DIN e su pannello, garantendo massima flessibilità installativa. È dotato di schermo isolante su ogni barretta conduttrice, che aumenta la sicurezza durante l’installazione e la manutenzione.

La struttura integra fori sfalsati che facilitano il cablaggio, migliorando l’accessibilità e la disposizione dei conduttori all’interno del quadro elettrico. Le viti in acciaio zincato con taglio combinato assicurano un serraggio stabile, preciso e durevole.

Realizzata in materiali tecnici come poliammide e policarbonato, la morsettiera garantisce elevata resistenza meccanica e stabilità elettrica anche in condizioni operative impegnative.

Il dispositivo supporta una corrente nominale fino a 125A e una tensione massima di 500V AC/DC secondo norma IEC EN, risultando adatto a impianti elettrici trifase in ambito civile e industriale.

La configurazione interna consente una distribuzione funzionale dell’energia:

• ingresso fino a 2 x 35 mm²
• uscite fino a 5 x 6 mm²

Questa struttura compatta permette una gestione ordinata dei collegamenti anche in spazi ridotti.

La morsettiera garantisce elevate prestazioni elettriche, con corrente di corto circuito ammissibile fino a 6 kA (1s) e corrente di picco fino a 20 kA, assicurando sicurezza anche in presenza di sovraccarichi o transitori di rete.

Il sistema di serraggio con coppia controllata e la lunghezza di spellatura standardizzata consentono installazioni rapide, precise e sicure.

Le dimensioni compatte e lo sviluppo in lunghezza rendono il prodotto ideale per quadri elettrici dove è necessario ottimizzare lo spazio mantenendo ordine e affidabilità.

Caratteristiche principali

• Morsettiera quadripolare professionale serie QBLOK
• Corrente nominale: 125A
• Tensione massima: 500V AC/DC
• Montaggio su guida DIN o pannello
• Schermo isolante su ogni barretta conduttrice
• Fori sfalsati per cablaggio facilitato
• Viti in acciaio zincato ad alta resistenza
• Ingresso fino a 2 x 35 mm²
• Uscite fino a 5 x 6 mm²
• Corrente di corto circuito 6 kA (1s)
• Corrente di picco 20 kA
• Materiali tecnici in poliammide e policarbonato

Dati tecnici
