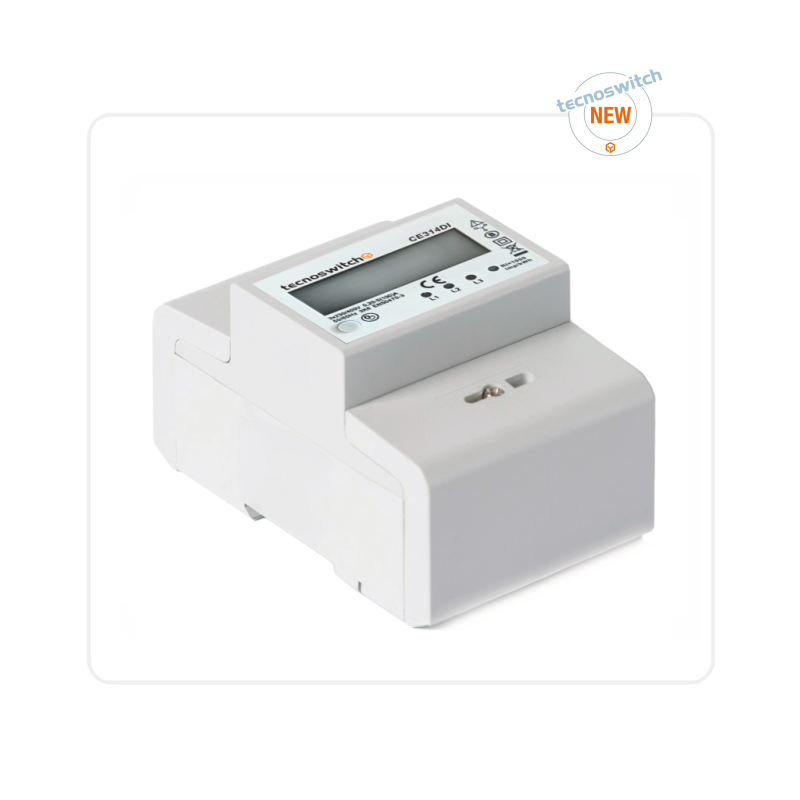

Contatore Elettronico Di Energia Trifase 100A (Tecnoswitch Cod. Ce314Di)

Tecnoswitch CE314DI - Contatore Elettronico di Energia Trifase Digitale 100A

Il contatore elettronico di energia elettrica trifase Tecnoswitch CE314DI è uno strumento digitale progettato per la misurazione e il monitoraggio dei consumi elettrici negli impianti trifase.

Dotato di inserzione diretta fino a 100 A, consente di misurare l'energia elettrica senza l'utilizzo di trasformatori amperometrici esterni, nei limiti delle caratteristiche nominali del dispositivo.

Il contatore funziona con una tensione nominale di 3 x 230/400 V AC ed è predisposto per l'installazione su guida DIN da 35 mm, con un ingombro di soli 4 moduli DIN.

Grazie alla visualizzazione digitale dei parametri misurati, alla memoria EEPROM e all'uscita a impulsi, il CE314DI rappresenta una soluzione pratica per il controllo dei consumi energetici in impianti elettrici civili, commerciali e industriali compatibili.

Caratteristiche Principali

• Marca: Tecnoswitch
• Codice prodotto: CE314DI
• Tipologia: Contatore elettronico di energia elettrica trifase
• Misurazione: Digitale
• Tipo di inserzione: Diretta
• Tensione nominale: 3 x 230/400 V AC
• Corrente di base (Ib): 5 A
• Corrente massima (Imax): 100 A
• Frequenza nominale: 50/60 Hz
• Classe di precisione: B
• Memoria: EEPROM per il salvataggio dei dati
• Conservazione dati: Oltre 20 anni senza alimentazione
• Uscita a impulsi: 1000 impulsi/kWh
• Contatore parziale: Azzerabile
• Visualizzazione: Digitale multiparametro
• Montaggio: Guida DIN 35 mm
• Ingombro: 4 moduli DIN
• Grado di protezione: IP51
• Classe di isolamento: II
• Temperatura di funzionamento: Da -25 °C a +60 °C
• Peso: 340 g

Misurazione Diretta dell'Energia Trifase Fino a 100 A

Il Tecnoswitch CE314DI è progettato per la misurazione dell'energia elettrica in sistemi trifase con tensione nominale 3 x 230/400 V AC.

Il sistema di inserzione diretta permette il collegamento del contatore all'impianto senza ricorrere a trasformatori di corrente esterni, purché la corrente non superi il valore massimo nominale di 100 A.

La corrente di base è pari a 5 A, mentre la corrente di avviamento dichiarata corrisponde allo 0,4% della corrente di base.

Il dispositivo supporta frequenze di funzionamento di 50 Hz e 60 Hz, entrambe con tolleranza del ±10%.

Display Digitale e Visualizzazione dei Parametri

Il contatore dispone di un sistema di visualizzazione digitale multiparametro, che permette di consultare le informazioni elettriche misurate dal dispositivo.

È inoltre presente un contatore parziale azzerabile, utile per monitorare il consumo energetico relativo a un determinato periodo di osservazione.

Questa funzione consente di effettuare controlli periodici dei consumi senza perdere i dati conservati dal sistema di memoria.

Memoria EEPROM e Conservazione dei Dati

Il contatore trifase CE314DI integra una memoria EEPROM dedicata al salvataggio dei dati di misurazione.

La memoria permette di conservare le informazioni registrate anche in assenza di alimentazione elettrica, con una durata dichiarata superiore a 20 anni.

Questa caratteristica è particolarmente utile nelle installazioni che richiedono continuità nella registrazione dei consumi anche in caso di interruzioni dell'alimentazione.

Uscita a Impulsi 1000 imp/kWh

Il dispositivo dispone di un'uscita a impulsi con frequenza di 1000 impulsi/kWh, disponibile sui terminali 22 e 23.

L'uscita consente di rendere disponibile un segnale proporzionale all'energia misurata per l'eventuale collegamento a sistemi esterni compatibili di acquisizione o conteggio.

Le modalità di collegamento e le caratteristiche elettriche dell'uscita devono essere rispettate secondo le istruzioni tecniche del produttore.

Installazione su Guida DIN da 35 mm

Il contatore elettronico trifase Tecnoswitch CE314DI è predisposto per il montaggio su guida DIN standard da 35 mm, facilitando l'integrazione nei quadri elettrici.

Il dispositivo occupa 4 moduli DIN e presenta una struttura realizzata in ABS autoestinguente.

Il grado di protezione IP51 e la classe di isolamento II completano le caratteristiche costruttive del prodotto.

Il campo di temperatura dichiarato è compreso tra -25 °C e +60 °C. Il dispositivo è destinato a installazioni interne conformi alle condizioni ambientali e alle istruzioni del produttore.

Caratteristiche di Isolamento e Protezione Elettrica

Il contatore CE314DI è progettato con caratteristiche di isolamento elettrico adeguate alle specifiche dichiarate dal produttore.

• Classe di isolamento: II
• Tensione di prova: 4 kV AC per 1 minuto
• Tensione impulsiva di prova: 6 kV
• Forma d'onda impulsiva: 1,2 µs secondo il dato dichiarato
• Materiale della scocca: ABS autoestinguente
• Grado di protezione: IP51

Specifiche Tecniche

Applicazioni Consigliate

Il contatore elettronico trifase Tecnoswitch CE314DI è indicato per la misurazione e il monitoraggio dei consumi energetici in impianti elettrici trifase compatibili.

• Quadri elettrici trifase
• Impianti elettrici commerciali
• Uffici e attività professionali
• Laboratori e officine
• Impianti industriali compatibili
• Monitoraggio dei consumi di macchinari e apparecchiature
• Sistemi di contabilizzazione interna dell'energia

Grazie alla misurazione diretta fino a 100 A, al display digitale, alla memoria EEPROM e all'uscita a impulsi da 1000 imp/kWh, il Tecnoswitch CE314DI rappresenta una soluzione funzionale per il controllo dei consumi elettrici trifase.
