Rele' Prot.Interf. Cei 0-21 6Moduli ( LOVATO cod. PMVF51 )

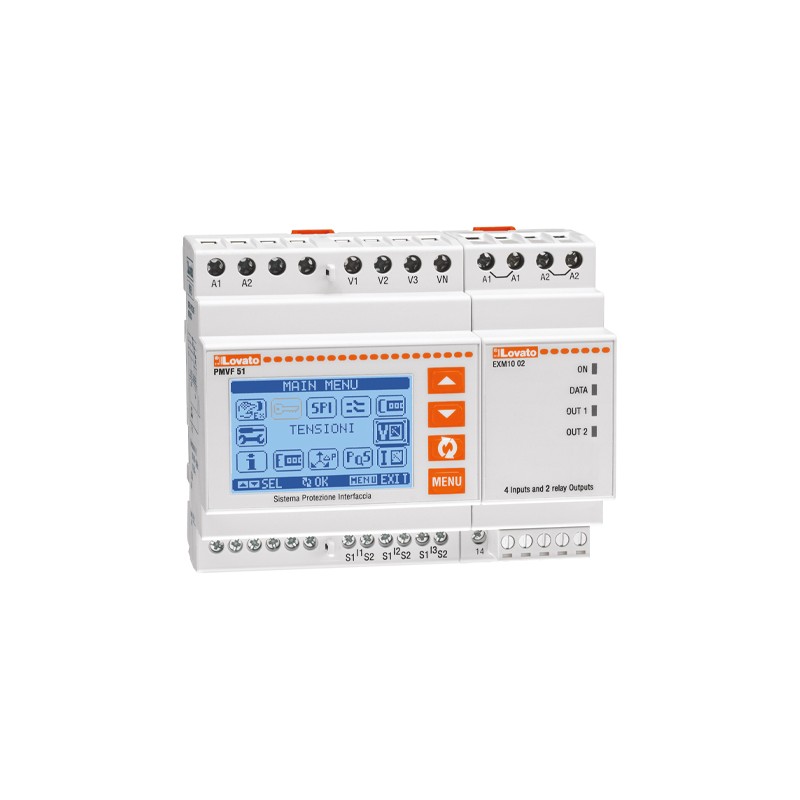

PMVF51 – Rele' di protezione interfaccia CEI 0-21 6 moduli Lovato Rele' di protezione interfaccia Lovato, idoneo per impianti BT secondo Norma CEI 0-21 CEI 0-21. e' impiegato nel caso di connessione di un sistema di generazione locale in parallelo alla rete di bassa tensione del distributore. I controlli riguardano limiti sulla tensione e sulla frequenza. SPI deve intervenire diseccitando un’uscita a rele' per effettuare lo sgancio del dispositivo di interfaccia (DDI) nel caso almeno uno tra tensione e frequenza risulti al di fuori dei limiti consentiti. PMVF 51 e' equipaggiato con 4 ingressi con le seguenti funzioni: - feedback stato del DDI - segnale esterno per selezione frequenza (guasto alla rete di comunicazione) - comando locale per selezione frequenza - telescatto (apertura forzata del DDI indipendentemente dai valori di tensione e frequenza). Inoltre, sono presenti 2 uscite a rele' per: - apertura e chiusura DDI - apertura dispositivo di rincalzo (uscita programmabile: ritentiva normalmente eccitata, ritentiva normalmente diseccitata o impulsiva regolabile). Il comando per il dispositivo di rincalzo e' obbligatorio per impianti superiori a 20kW ed e' costituito da un segnale ritardato di 0.5s rispetto al comando di apertura del DDI, inviato solo se il DDI fallisce il sezionamento. Il PMVF 51, corredato del modulo di espansione opzionale EXM10 01 (2 uscite a rele') e con TA connessi,permette la gestione di: - segnale indipendente in caso di squilibro di potenza (LSP) - allarme programmabile Caratteristiche di impiego: - tensione ausiliaria: PMVF 51: 100…240VAC/110…250VDC - ingressi voltmetrici:400VAC (connessione trifase) - 230VAC (connessione monofase) - uscite a rele' 250VAC 5A (AC1) / 30VDC 5° - 4 ingressi digitali - ingressi amperometrici (per misure opzionali): tramite TA /5A o /1A selezionabile - supporto moduli di comunicazione EXM… per aggiunta di porte di comunicazione (USB, RS232,RS485, Ethernet) - contenitore modulare 6U - grado di protezione: sul fronte: IP40, sui morsetti: IP20. Protocollo IEC 61850 Il PMVF51 e' predisposto per la gestione dei segnali IEC 61850 tramite modulo di espansione EXM10 18 o modulo esterno. Il modulo EXM10 18 sara' messo a disposizione solo quando gli enti competenti avranno definito esattamente la gestione dei comandi specifici (attualmente allo studio, come indicato alla norma CEI 0-21). Norma CEI 0-21 edizione Giugno 2012: Secondo quanto prescitto, una volta terminata l’installazione, il sistema di protezione di interfaccia deve essere provato da parte dell’installatore tramite una cassetta di prova rele' che ne verifichi le soglie e i tempi di intervento. La conformita' alla norma si riferisce alla connessione trifase. Conformita': Conforme alle norme: CEI 0-21, IEC/EN 60255-5, IEC/EN 61010-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3. Prodotto eccellente, realizzato con materiali di alta qualita' e pensato per durare nel tempo.
